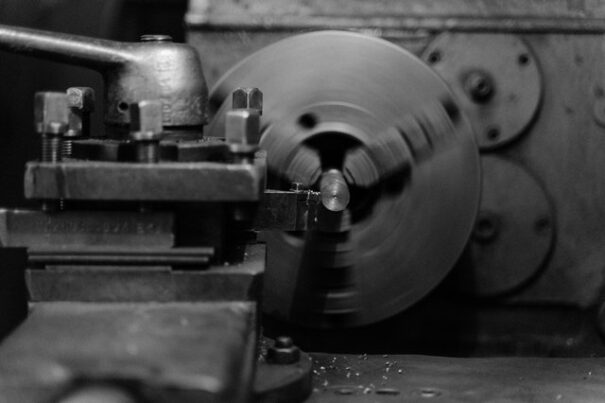

Le filetage est sans doute l’opération de tournage la plus fameuse, puisqu’on en a besoin partout : du bricolage jusqu’aux grandes industries. Cette manipulation consiste à transformer un mouvement circulaire en un mouvement rectiligne et sert généralement à rassembler deux pièces.

Alors comment se réalise le filetage et quelles sont ses principales méthodes ?

Principe de fonctionnement

Lorsque l’outil creuse le filet sur la pièce, il se déplace longitudinalement de « 1 pas à faire » par tour de broche. Ce déplacement est généré par la rotation de la vis mère qui doit donc tourner de « X » tours.

D’où, ces deux rapports doivent être égaux :
Pas à faire / Pas vis mère = Nombre de tours de vis mère / Nombre de tours de broche.

Modes opératoires

Dans le tournage conventionnel, il existe deux méthodes principales pour le filetage :

Méthode A

  1. Prise de passe
  2. Embrayage de la vis mère
  3. Usinage
  4. En fin de passe, recul de l’outil et arrêt de la rotation
  5. Inversion du sens de la rotation
  6. Recul jusqu’au point de départ et arrêt de la rotation
  7. Prise de passe et changement du sens de la rotation
  8. Remise en marche de la broche
  9. Aller en 3 jusqu’à l’obtention du filetage

Méthode B

  1. Prise de passe
  2. Embrayage de la vis mère
  3. Usinage
  4. En fin de passe, recul de l’outil et débrayage de la vis mère
  5. Recul du trainard jusqu’au point de départ
  6. Prise de passe
  7. Embrayage de la vis mère (au bon moment)
  8. Aller en 3 jusqu’à l’obtention du filetage

La méthode « B » requiert moins de manipulations, mais elle présente la contrainte de « retomber dans le pas ».

Différentes méthodes du filetage

Filetages débrayables

Si le numérateur de la fraction « pas à faire / pas vis mère » est égal à 1 : il est possible de débrayer et embrayer à chaque tour de vis mère à n’importe quel endroit.

(le pas à faire est sous multiple du pas de la vis mère).

Si le numérateur n’est pas unitaire, on peut avoir recours aux méthodes suivantes :

Filetage méthode « A » (sans débrayer, retour en marche arrière)

Cette méthode est simple, mais prend beaucoup du temps et se concentre sur l’utilisation de la vis mère, ce qui cause une usure prématurée.

Filetage aux repères

L’objectif de cette méthode et d’identifier où la rotation de la broche et celle de la vis mère se coïncident :

  • Placer l’outil au départ (un peu en avant de la pièce),
  • Embrayer la vis mère et rattraper les jeux (broche & vis mère) en tournant le mandrin,
  • Placez :
    • Un repère (mobile) sur la broche
    • Un repère (fixe) (en face) sur la poupée fixe
    • Un repère (mobile) sur la vis mère (près de la sortie de boîte)
    • Un repère (fixe) (en face) sur la sortie de boîte
    • Une butée contre le trainardUsinez la première passe
  • En fin de passe, dégagez l’outil et débrayez la vis mère
  • Reculez le trainard en butée,
  • Attendre la coïncidence des deux groupes de repères pour embrayer

(ceci pouvant se réaliser en tournant le mandrin à la main).

Filetage à la longueur

Soit le « pas à faire »= « p » et le pas de la vis mère = « P »

Si on débraye la vis mère, on pourrait la ré-embrayer plus loin si le déplacement est multiple de « P » et être « dans un filet » si le déplacement est multiple de « p ».

Ce déplacement minimum s’appelle de « PPCM » (Plus Petit Commun Multiple).

  • Faire une passe et arrêter le tour en fin de passe, vis mère embrayée.
  • Mettre un repère (mobile) sur la vis mère là où elle sort de la boîte et un repère (fixe) (en face), sur la sortie de boîte
  • Placer une butée fixe sur le banc, coté début du filetage, à la longueur calculée précédemment (252 mm)
  • Vous pouvez débrayer la vis mère et remettre le tour en marche
  • Reculer le trainard en butée. Quand le repère mobile sur la vis mère est en face du repère fixe sur la sortie de boîte, vous pouvez embrayer

Même dans le tournage conventionnel, le filetage des pièces doit respecter des calculs bien précis et des manipulations très rigoureuses. Frenos, spécialisé dans l’usinage des pièces mécaniques de haute précision, vous propose la réalisation de tout type de filetage conformément à vos exigences techniques.
